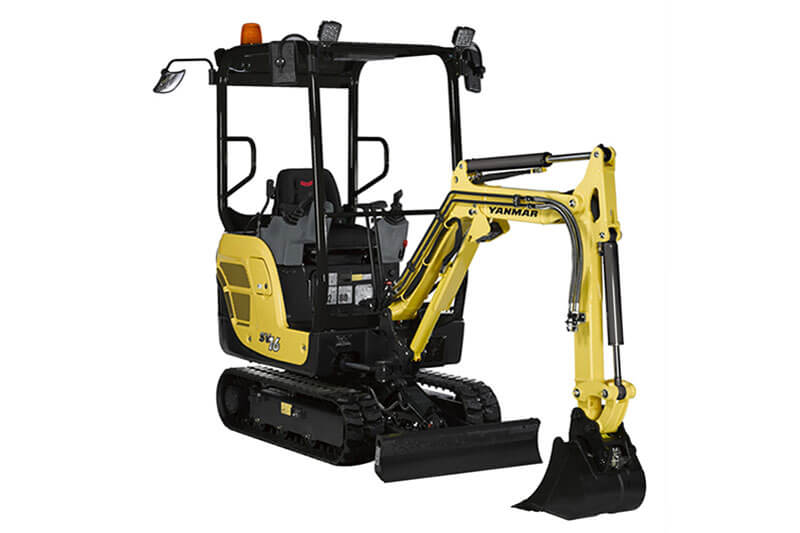

Yanmar SV16 Minibagger

Kompakt und problemlos zu transportieren.

Preis auf Anfrage

Gew. Klasse (t):

1,59

Breite (cm):

Grabtiefe (m):

2,005

24-H
Service

Lieferung
vor Ort

Ansprechpartner
vor Ort

Einsatzbereiche

Hoch-/Tiefbau

Landwirtschaft

Baugewerbe

Landschaftsbau

Der SV16 ist sehr kompakt und eignet sich dadurch besonders gut für den Einsatz auf beengten städtischen Baustellen und in der Landschaftsgestaltung. Außerdem ist er leicht, was den Transport zwischen den Baustellen vereinfacht. Zudem überzeugt er durch seine Leistung und lässt sich erfreulich schnell und einfach warten. Seine vielen durchdachten Eigenschaften sorgen in jeder Arbeitsumgebung für eine komfortable Bedienbarkeit.

Serie	Konventionell
Einsatzgewicht	1590 - 1730 kg
Gesamtbreite	980 mm
Grabtiefe	2005 - 2205 mm

Prospekt (2,4 MiB)

Spezifikationen

Spezifikationen		SV16
Gewicht	Transportgewicht	1655 kg (Kabine) / 1515 kg (Schutzdach)
Gewicht	Betriebsgewicht	1730 kg (Kabine) / 1590 kg (Schutzdach)
Motor	Typ	3TNV70-XBVA2
	Kraftstoff	Diesel
	Nettoleistung	12.1 kW / 16.5 PS / 2600 U/Min
	Bruttoleistung	12.5 kW / 17.1 PS / 2600 U/Min
	Hubraum	0.854 l
	Maximales Drehmoment	53 N.m. / 1800 U/min
	Starter	1,4 kW
	Batterie	12 V - 45 Ah
	Lichtmaschine	12 V - 40 A
Hydrauliksystem	Max druck	176 bars
	Servicepumpe	1 Zahnradpumpe
	Durchfluss	34 l/min
	Hydrauliktank	20 l
Leistung	Fahrgeschwindigkeit	1,7 / 3,3 km/h
	Drehzahl	10 U/min
	Grabkraft (Arm)	7.6 kN / 6.55 kN (mit langer Ausleger)
	Grabkraft (Schaufel)	13,7 kN
	Steigfähigkeit	15,3 kN
	Schalldruckpegel (2000/14/EG und 88/88/EG)	92 dB(A) / 80 dB(A)
	Hydrauliktank	24,5 l

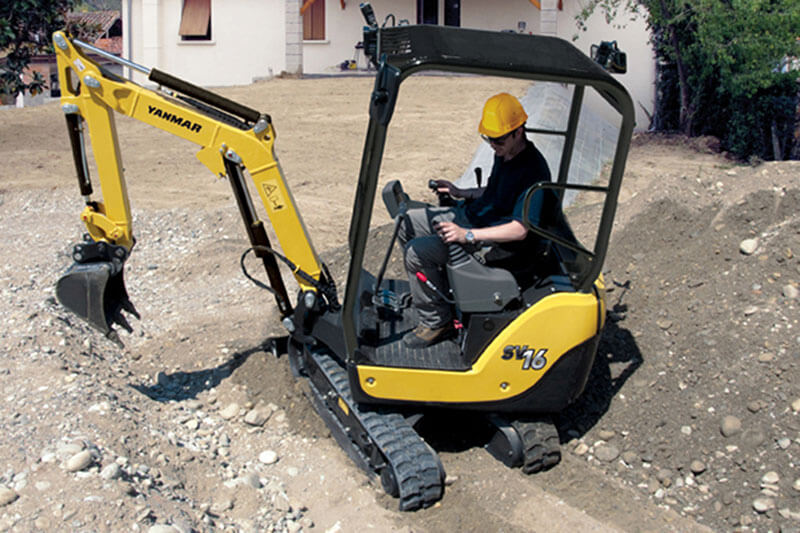

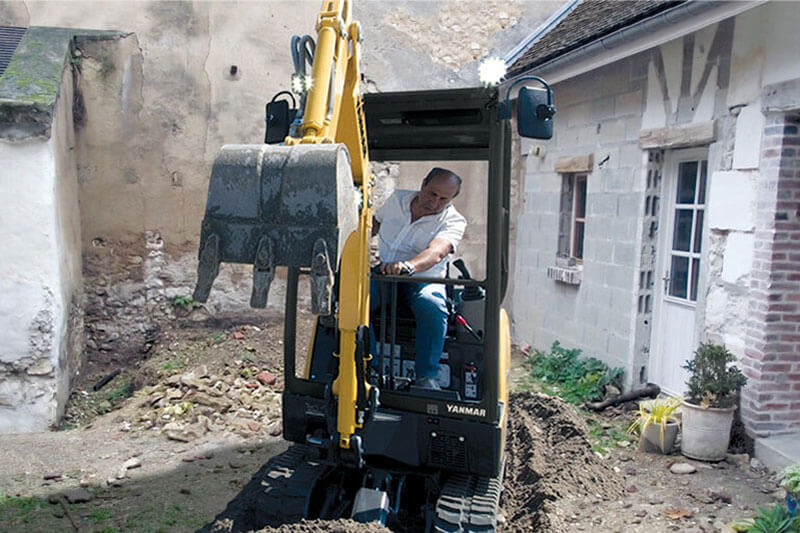

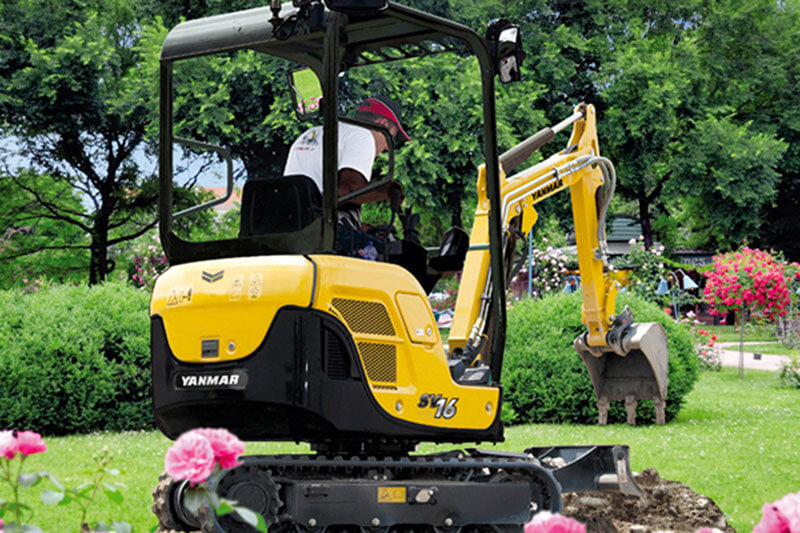

Im Einsatz

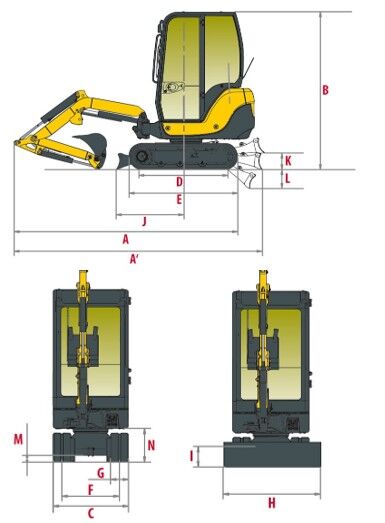

Abmessungen

Abmessungen		SV16
A	Gesamtlänge	3450 / 3485 * mm
B	Gesamthöhe	2215 / 2280 ** mm
C	Gesamtbreite	980 mm
D	Länge der Laufketten am Boden	1180 mm
E	Raupenlänge am Boden	1560 mm
F	Weg	750 mm
G	Kettenbreite	230 mm
H	Gesamtbreite Planierschild	980 mm
I	Gesamthöhe Planierschild	230 mm
J	Abstand Planierschild	1095 mm
K	Max. Hubhöhe über dem Boden	240 mm
L	Max. Absenktiefe über dem Boden	300 mm
M	Mindestbodenfreiheit	190 mm

Abmessungen		SV16
N	Max. Grabtiefe – bei angehobenem Planierschild	2005 - 2205 * mm
O	Max. Grabtiefe – bei abgesenkten Planierschild	2160 - 2360 * mm
P	Max. Grabreichweite am Boden	3530 - 3725 * mm
Q	Grabreichweite	3635 - 3825 * mm
R	Vertikale Wand max.	1710 - 1920 * mm
S	Max. Entladehöhe	2440 - 2575 * mm
T	Max. Reichhöhe	3460 - 3590 * mm
U	Versatz Auslegerfuß links	41°
V	Versatz Auslegerfuß rechts	77°
W	Auslegerlänge	960 - 1160 * mm
X	Schwenkradius vorn	1480 - 1520 * mm
Y	Vorderer Schwenkradius mit versetztem Ausleger	1290 - 1320 * mm
Z	Hinterer Schwenkradius	980 mm

* Mit langer Löffelstiel / ** Schutzdach – Kabine

KOMPAKTHEIT

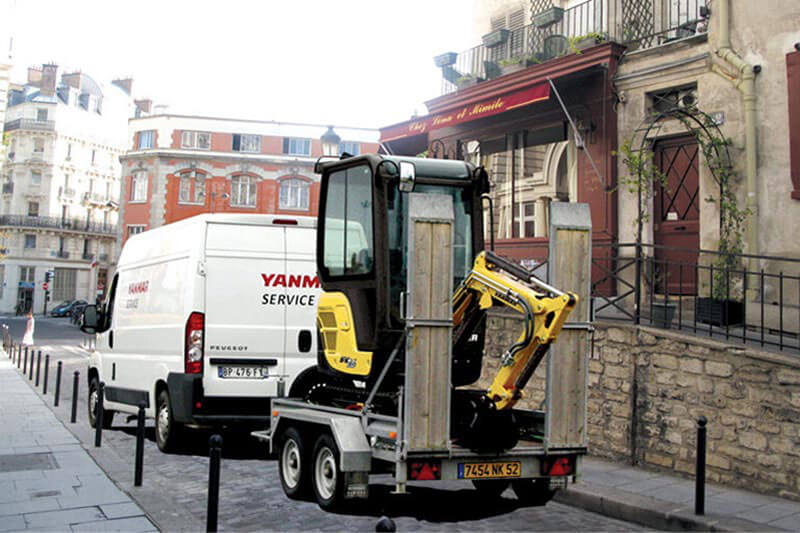

Mit einer Breite von unter einem Meter und einem minimalen Überhang könnte der SV16 Minibagger kaum kompakter sein. Er eignet sich optimal für den Einsatz auf engem Raum. Durch die Kombination aus Kraft, Handlichkeit und Stabilität lassen sich jegliche Aufgaben einfach und effektiv erledigen. Mit einem Transportgewicht von nur 1.515 kg (Ausführung mit Schutzdach) und einem sehr kompakten Unterwagen lässt er sich inklusive Zubehör einfach auf einem Anhänger transportieren. Dies wirkt sich positiv auf die Produktivität der Maschine aus.

HALTBAR

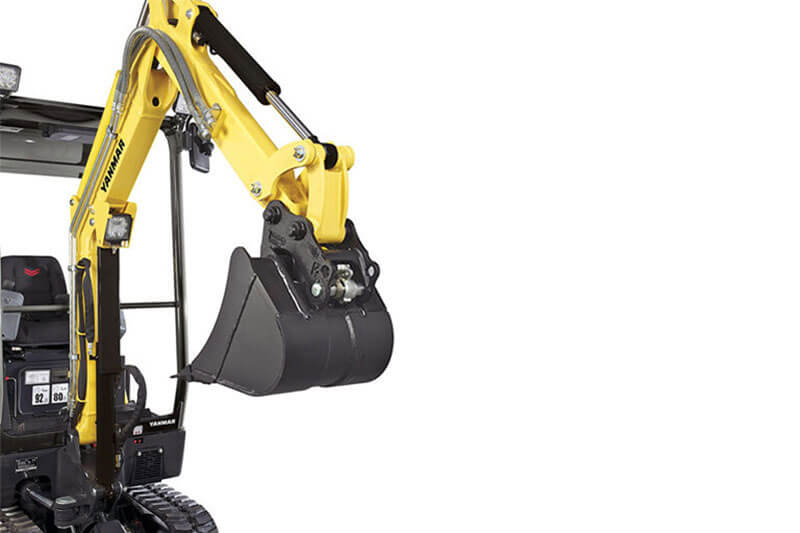

Die robuste Auslegerkonstruktion und die durch Stahlplatten geschützten Zylinder erhöhen die Haltbarkeit und senken die Betriebskosten. Anstatt der sonst üblichen zwei Stifte an den Stützen besitzt er nur einen. Dies reduziert Vibrationen und Verschleiß und verlängert so die Lebensdauer. Auch das robuste Fahrwerk und die Stahlabdeckungen erhöhen die Langlebigkeit der Maschine. Ein großes Gegengewicht schützt vor Stößen und Anschlägen an Mauern, Hüllen schützen die Schläuche vor Abrieb und die Verlegung oberhalb und auf der rechten Seite des Auslegers schützt vor Torsion.

LEISTUNGSSTARK

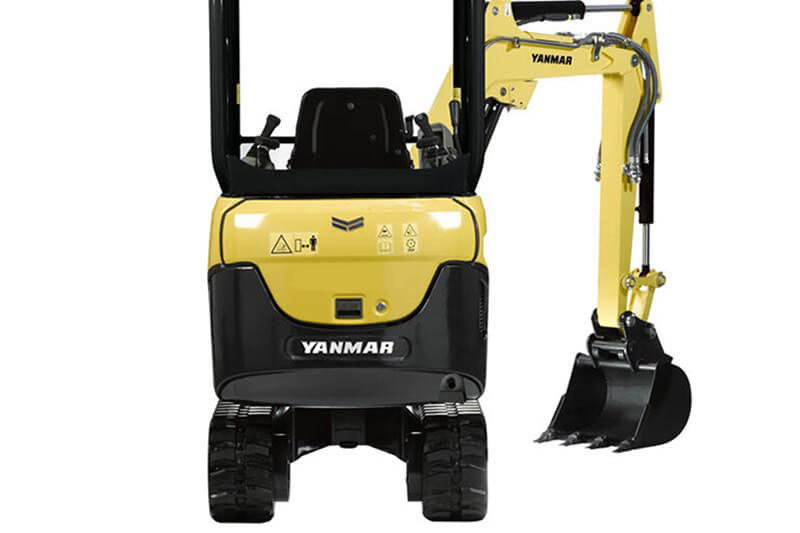

Der SV16 ist mit allen erforderlichen Anbaugeräten erhältlich – für eine hohe Leistungsfähigkeit, insbesondere bei Arbeiten auf städtischen Baustellen und im Landschaftsbau. Dieser Minibagger hebt sich durch seine Leistung in seiner Klasse ab. Ein großes Gegengewicht schützt vor Stößen und Anschlägen an Mauern. Darüber hinaus bieten das einfache Zahnradpumpensystem und der leistungsstarke und dennoch leise Yanmar-Motor ein ausgewogenes Verhältnis zwischen Einfachheit, Kosteneffizienz, zuverlässiger Leistung und geringem Kraftstoffverbrauch.

ERHÖHTER KOMFORT

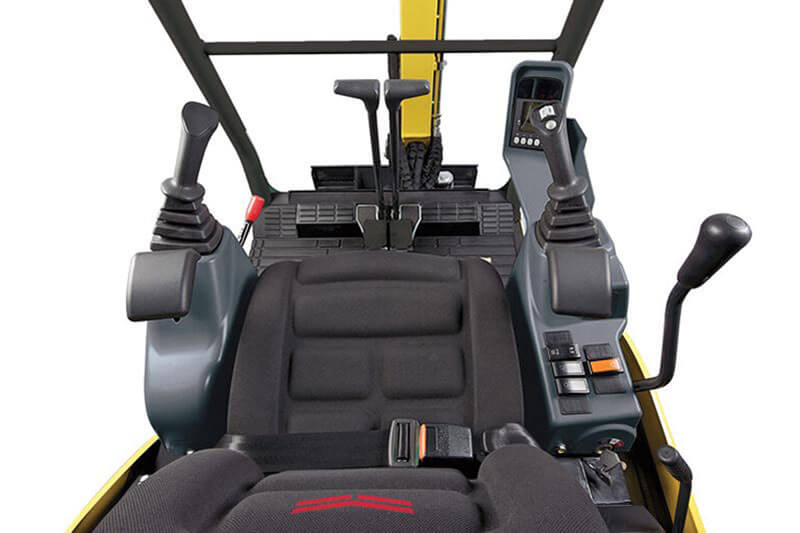

Alle Bedienelemente sind bequem erreichbar rechts neben dem Sitz angeordnet. Die intuitive, digitale Bedienschnittstelle sorgt für eine übersichtliche Bedienung und Wartung und ist auch von außen gut einsehbar. Der breite Einstieg erleichtert das Auf- und Absteigen. Eine hervorragende Luftzirkulation sorgt auch bei hohen Temperaturen für angenehmen Betrieb. Außerdem bietet der SV16 für seine Klasse die vielleicht größte Kabine auf dem Markt. Dadurch genießen auch größere Fahrer viel Beinfreiheit. Der Sitz ist verstellbar. Das schnell bedienbare Planierschild vereinfacht Planierarbeiten.

EINFACHE BEDIENUNG

Zahlreiche clevere Funktionen vereinfachen die Bedienung des SV16. Für flexible Präzision verfügt der Hydraulikkreis beispielsweise über eine Proportionalregelung. Der Bediener kann dadurch alle gewünschten Bewegungen unabhängig von der Durchflussrate oder der Last problemlos über die einfach zu handhabenden Joysticks ausführen. Drucklose Rücklaufleitungen sind serienmäßig eingebaut. Besonders starke Tracking-Pedale sind zusätzlich erhältlich. Auch der Hebel für das Planierschild lässt sich vom Fahrersitz aus leicht bedienen.
