Genie GS 3390 RT

Hoch hinaus!

ab 100 €* / Tag zzgl. MwSt.

Arbeitshöhe max (m):

11,94

Tragfähigkeit (kg):

1134

Steigfähigkeit (%):

24-H
Service

Lieferung
vor Ort

Ansprechpartner
vor Ort

Einsatzbereiche

Hoch-/Tiefbau

Baugewerbe

Echten Allradantrieb mit Traktionskontrolle:

Die GS 3390 RT ist in der Standardausführung mit der aktiven Genie® Pendelachse ausgestattet.
Steigfähigkeit liegt bei der GS 3390 RT bei 50 %. Abstützungen sind optional erhältlich.
Arbeitsplattform mit Riffelblechboden, besonders robustes klappbares Geländer und zwei selbstschließende Schwingtüren.
Breite mit schaumgefüllten Geländereifen in der Standardausführung 2,29 m.
Plattformlänge 3,89 m. In der Standardausführung mit mehrfach einrastbarem Plattformausschub vorn; dadurch Verlängerung der Plattform um 1,52 m. Weitere Plattformoptionen erhältlich, wie z.B. beidseitiger Plattformausschub oder Super-Plattform. Mit diesen Optionen lässt sich die Plattform auf 6,57 m bzw. 7,38 m verlängern.
Einfache Wartung. Ein integriertes Diagnosesystem ermöglicht es Bedienern, Fehler schnell zu erkennen und erforderliche Anpassungen noch während des Einsatzes vorzunehmen – und maximiert dadurch die Betriebsbereitschaft. Darüber hinaus gewährt der ausziehbare Motor den mühelosen Zugang zu den Bauteilen im Inneren der Maschine. Viele Komponenten und Wartungsabläufe sind für die gesamte Baureihe der Genie® Scherenarbeitsbühnen vereinheitlicht – das spart Kosten für die Lagerhaltung und steigert die Wartungseffizienz.

Daten:

- Betriebsgewicht: 5557 kg

- Transportabmessungen: 3980 x 2290 x 2030 mm (LxBxH)

- Nutzlast: 1134 kg

- Arbeitshöhe: 11,94 m

- Plattformhöhe: 9,94 m

- Maße Arbeitskorb: 6570 x 1830 mm

- Max. Steigfähigkeit: 50 %

- Geschwindigkeit eingefahren: 8,0 km/h

- Geschwindigkeit ausgefahren: 1,1 km/h

- Motor: Deutz Diesel 3-Zylinder / 36 kW / 49 PS

Bei M&V Veit Baumaschinen können Sie Scherenarbeitsbühnen mieten, sowie kaufen.
Wir liefern Ihre Arbeitsbühne nach Leinfelden-Echterdingen, Böblingen, Stuttgart, Esslingen, Pforzheim, Tübingen, Reutlingen, Ludwigsburg, Vaihingen-Enz, Kirchheim, Göppingen, Calw, Herrenberg etc.

Scheren-Arbeitsbühne Genie GS 3390 RT (609,7 KiB)

Spezifikationen

LEISTUNG
Max. Personen auf der Plattform	7
Tragfähigkeit	1 134 kg
Fahrhöhe	Volle Höhe
Fahrgeschwindigkeit – eingefahren Fahrgeschwindigkeit – ausgefahren	8 km/h 1,1 km/h
Steigfähigkeit***	50%
Selbstnivellierende Abstützungen max.	7º vorne/hinten / 12º seitlich
Wenderadius – innen Wenderadius – außen	2,16 m 5,33 m
Steuerung	Proportional
Hub-/Senkzeit	45 / 29 sek.
Geländereifen, schaumgefüllt	30 x 84 cm / 12 x 33 in

ANTRIEB/ ENERGIE
Antriebsart	Deutz Diesel D2011 L03i 3 Zylinder 49 PS (36 kW), luftgekühlt Ford DSG-423 4 Zylinder Benzin/Flüssiggas 75 PS (56 kW)
Notablass	12 V
Kraftstofftankinhalt	113, 6 Liter
Hydrauliktankinhalt	113, 6 Liter

Schall- & Vibrationspegel
Geräusch-/ Schalldruckpegel (Boden)	88 dBA
Geräusch-/ Schalldruckpegel (Plattf.)	78 dBA
Vibration	<2,5 m/s²

Eigengewicht **
Eigengewicht CE Ausführung	5 557 kg
Je nach Option unterschiedliches Gewicht Abstützungen *****	plus 760 kg
Zweiseitiger Plattformausschub Super-Plattform	plus 356 kg plus 411 kg

Im Einsatz

Abmessungen

Arbeitshöhe max*	12,06 m
A Plattformhöhe max.	10,06 m
B Plattformhöhe – eingefahren**	1,55 m
C Plattformlänge – außen: mit einseitigem Plattformausschub ausgefahren D mit zweiseitigem Plattformausschub ausgefahren mit zweiseitig ausgefahrenem Superdeck	3,98 m 5,34 m 6,57 m 7,38 m
E Plattformausschub – vorne	1,52 m
F Plattformauschub – hinten	1,22 m
G Plattformauschub – hinten	1,83 m
H Höhe – eingefahren Geländer heruntergeklappt	2,71 m 2,03 m
I Länge – eingefahren: einseitiger Plattformausschub zweiseitiger Superdeck mit Abstützungen	3,94 m 3,98 m 4,81 m 4,88 m
Länge – ausgefahren: einseitiger Plattformausschub zweiseitiger Plattformausschub Super-Plattform	5,40 m 6,57 m 7,38 m
J Breite – Standardreifen Reifen mit hoher Bodenhaftung	2,29 m 2,57 m
K Radstand	2,84 m
L Bodenfreiheit (Mitte)	0,36 m

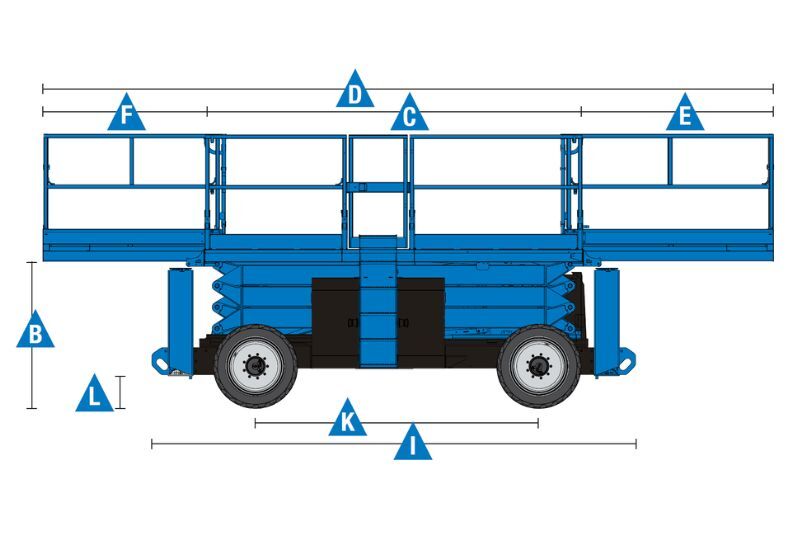

Technische Zeichnung der Arbeitsbühne GS 3390 RT

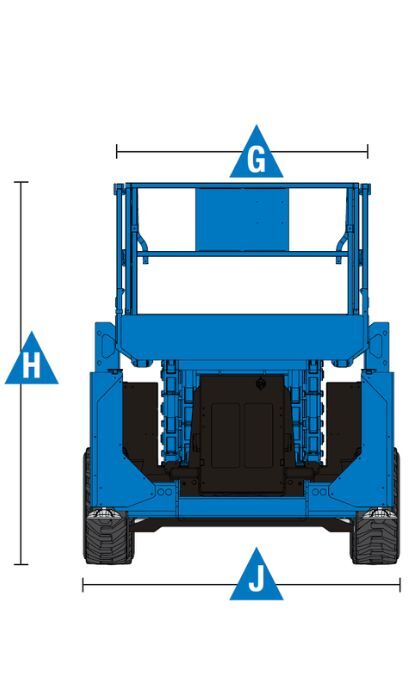

Technische Zeichnung 2 der Arbeitsbühne GS 3390 RT
